방수아스콘

개요

  • 포장체 자체가 불투수층(연속공극률 0%)으로 구성되도록 미세충진재와 다량의 아스팔트 개질제를 사용하여 방수층이 구성되는 아스팔트 첨가제로 포장체의 수명을 증대시킨다.

품질성능

1. 방수아스콘의 배합특성

  • 특수첨가제 중 미세충진재가 혼합물의 미세공극을 채우고, 셀룰로오스 섬유와 탄성재 및 개질재 (PG82-22 이상)를 복합적으로 사용하여, 혼합물의 공용성과 내구성을 향상시킴
  • 탄성재는 교량의 흔들림에 대한 저항성을 향상시키며, 복합 아스팔트 개질제는 아스팔트를 고점도화하여 점착력 및 접착력을 증대시킴

2. 방수아스콘의 배합조건

  • 골재 입도분포의 최적화 : 공극률을 최소화할 수 있는 골재 입도분포 적용
  • Filler 7% 이상 사용 : 공극 감소
  • Asphalt 6.5% 이상 사용 : 입도분포 최적화, 공극률 관리
  • PG82-22 이상의 개질 방수첨가제 사용 : 미세충진재, 탄성재, 매개체로 구성
  • 공극률 2% 이하, 연속 공극률 0% : 불투수층 형성

3. 방수아스콘의 용도

  • 교면방수용(콘크리트슬래브, 강상판), 고가교, 지하차도, 저소음포장의 중층용

4. 방수아스콘의 품질기준

방수아스콘의 품질기준
시험항목 단위 사용량
하부층 상부층
안정도 N 6,000 이상 6,000 이상
공극률 % 2 이하 2~4
동적안정도 회/mm 2,000 이상 3,000 이상
투수시험 - 투수되지않음 투수되지않음
인장강도비(TSR) - 0.75 이상 0.75 이상
간접인장강도 N/mm2 0.90 이상 0.90 이상
칸타브로 손실률(20℃) % 15 이하 15 이하
마샬다짐횟수 회 75 75

5. 택코우트

  • 방수아스콘에 사용되는 택코우트 (방수아스콘의 하부, 상부)는 반드시 고무유화아스팔트를 사용해야 하며, 사용시 방수효과를 증대시킨다.

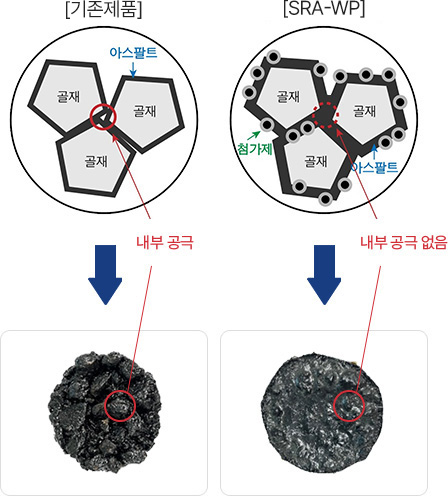

6. 기존 공법과 비교 (단면도, 혼합물)

    • 교면포장공법 비교

    교면포장공법 비교
    구분 기존공법 SRA-WP 적용

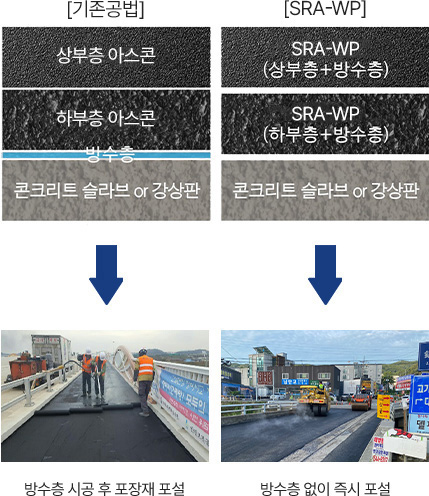

    단면도
    방수층 도막식 / 시트식 등 방수층 설치공정 필요 포장재 “자체” 방수층 (별도의 발수층 설치 불필요)
    내구성 포장재 공용성 등급 : PG64-22, PG76-22
    • - 포장재 공용성 등급 : PG82-22
    • - 높은 공용성 등급에 의한 포장재 내구성 증대
    • - 소성변형 및 균열저항성 우수
    안정성
    • - 방수층 설치에 의한 방수효과 (T=2~3mm)
    • - 내투수성 시험결과 : 투수되지 않음
    • - 포장재 자체의 방수층 역할 (T=8~10cm)
    • - 내투수성 시험결과 : 투수되지 않음
    시공성
    • - 방수층 설치에 의한 시공속도 지연
      (방수층 설치 후 아스콘포장 진행)
    • - 방수층 미설치에 의한 시공속도 원활
    • - 일반아스콘과 동일한 시공장비 사용
    경제성
    • - 방수층 설치가 필수적으로 비용 증가
      (m2당 50,000원 ~ 70,000원)
    • - 방수층 미설치에 의한 비용 절감 효과
    • - 높은 포장재 내구성으로 유지보수 주기 감소
